流量可調節式限流孔板

　　本實用新型屬于限流孔板，具體涉及一種流量可調節式限流孔板。其結構包括兩塊貼合在一起的可旋轉的多孔孔板，每塊多孔孔板上設有若干節流孔，其中一塊多孔孔板旋轉一個角度，遮擋住另一塊多孔孔板的一部分節流孔面積。本實用新型結構簡單，便于加工和安裝，并且成本較低。本實用新型屬于限流孔板，具體涉及一種流量可調節式限流孔板，可以在工藝系統管道中調節流量。

　　具體實施方式

　　本實用新型為一種流量可調節的限流孔板，通過兩塊多孔孔板的組合，實現可調節式的節流孔面積，從而可以調節流量，滿足工藝系統不同的流量要求。避免重復加工，甚至可以替代部分調節閥。作為一個具體的實施例，多孔孔板的結構如圖1所示，孔板上設有三個節流孔3。節流孔的孔數和孔徑可根據需要選定，從而可實現不同的調節比。兩塊多孔孔板可采用同樣的多孔孔板，也可采用不同的多孔孔板。為了互換和通用性，本實用新型采用同樣的多孔孔板。如圖2所示，多孔孔板I和多孔孔板2的形狀、結構、尺寸完全相同，將兩塊多孔孔板1、2相互貼合設置在一起，通過將其中一塊多孔孔板2旋轉一個角度，遮擋住另一塊多孔孔板I的一部分節流孔3的面積，就實現了不同的節流孔面積的調節。多孔孔板2旋轉的角度越大，節流孔面積越小，流量也越小。


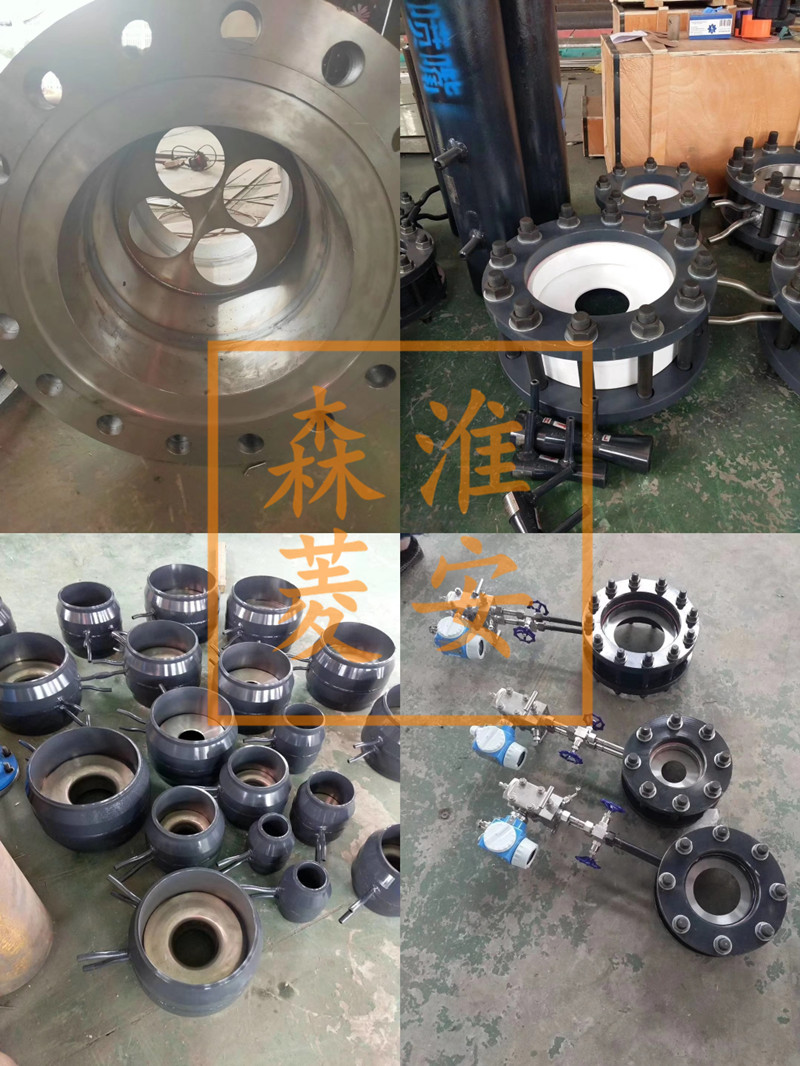

                                                               限流減壓孔板的作用調節流量實物產品圖

         作為具體的實施方式，兩塊多孔孔板1、2可以安裝在一對配對法蘭之間夾緊，法蘭與管道之間采用焊接方式連接，配對法蘭之間采用螺栓連接。如需旋轉多孔孔板時，只需松開法蘭螺栓進行操作即可。本實用新型具有以下優點:本實用新型可調節流量，且調節范圍大;結構簡單，便于加工和安裝;成本較低顯然，本領域的技術人員可以對本實用新型進行各種改動和變型而不脫離本實用新型的精神和范圍。這樣，倘若對本實用新型的這些修改和變型屬于本實用新型權利要求及其同等技術的范圍之內，則本實用新型也意圖包含這些改動和變型在內。　

　　背景技術

　　孔板作為歷史悠久的節流裝置，具有結構簡單、易于安裝、性能可靠、價格低廉、方便維護等特點，在核工業、化工、航天等汽水管道系統中得到了廣泛的應用。限流孔板利用流體在流經孔板時的節流作用，限制流體流量或降低流體壓力。目前采用的限流孔板大多是標準限流孔板，節流孔面積固定，不可調節。該型孔板常常因為前期孔徑設計計算的不準確，或者后期系統設計的更改，導致制造廠已經制造的孔板無法滿足系統的要求，只能重新加工孔板，導致調試的延期。并且對于系統調試前不能確定最終流量或者具有不同流量工況的工藝系統，該型孔板的局限性更大。

　　可調節流量的孔板，通過有節流孔的法蘭與孔板的相互配合來調節流量。這種方案雖然也實現了流量的調節，但需要特殊加工的法蘭，對于已經安裝法蘭的場合，無法使用本實用新型的目的在于針對現有技術的缺陷，提供一種流量可調節式限流孔板，不僅適用于新建工程，也適用于改建工程，并且成本較低。本實用新型的技術方案如下:一種流量可調節式限流孔板，包括兩塊貼合在一起的可旋轉的多孔孔板，每塊多孔孔板上設有若干節流孔，其中一塊多孔孔板旋轉一個角度，遮擋住另一塊多孔孔板的一部分節流孔面積。兩塊多孔孔板安裝在一對配對法蘭之間夾緊，配對法蘭之間采用螺栓連接。

　　進一步，如上所述的流量可調節式限流孔板，其中，所述的兩塊多孔孔板的形狀、結構、尺寸完全相同。本實用新型的有益效果如下:本實用新型所提供的限流孔板通過兩塊多孔孔板的旋轉組合，可調節流量，且調節范圍大;本實用新型結構簡單，便于加工和安裝，并且成本較低。
